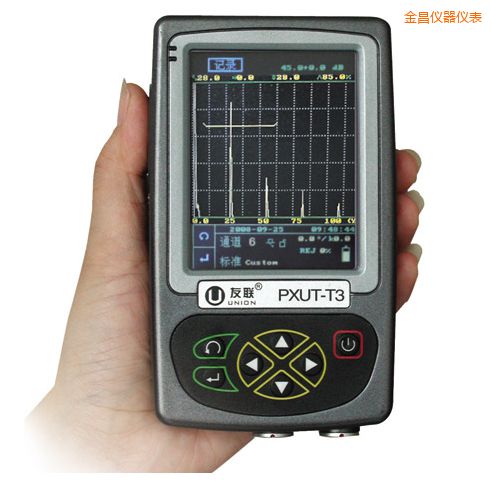

金昌全數字智能超聲波探傷儀-PXUT-T3-南通友聯
PXUT-T3型全數字智能超聲波探傷儀，是南通友聯研制的世界上最小的超聲波探傷儀，采用國內領先半反半透、高對比度TFT彩色觸摸顯示屏，超聲波探傷，強光及光線不足的環境下探傷畫面均清晰可見，觸摸屏和按鍵兩種操作方式任意選擇。該款儀器體積小巧、操作簡便，是一款性能優異、操作環境適應能力強的掌上型超聲波探傷儀。
功能和特點：
● 觸摸屏與按鍵兩種方式操作。使用其中任意一種方式都可以獨立完成探傷等操作，也可以兩種方式交互使用，以滿足使用者的操作習慣。
● 全球最輕，僅225g(含電池)，超聲波探傷儀分類，雙電池配置，電池更換像手機，超聲波探傷儀英文說明書，方便快捷。
● 國內領先半反半透、高對比度TFT彩色液晶顯示器，不管是在強光還是光線不足的環境下，探傷畫面始終清晰可見，適應各種操作環境。
● 可存儲1200幅回波信號和探傷數據，通過USB接口將儀器的數據轉存，以及動態數據回放功能。
● 具有回波包洛、峰值記憶、DAC門、曲面修正及門內展寬、裂紋測高等功能。
● 具有B掃描功能，可顯示工件缺陷形狀，完備的焊縫和工件剖面顯示，使探傷結果更直觀，衰減誤差值為12dB±1dB。
● 頻譜分析功能，FFT／IFFT處理器設計，對探頭性能實現可靠檢測。
● 進波門和失波門讀數及報警，門位、門寬、門高任意可調。
主要技術指標：
|
項目
|
指標
|
項目
|
指標
|
|
增益范圍
|
0.1，1.0，2.0，6.0，12.0步進
|
噪聲電平
|
≤10％(1～4MHz)
|
|
頻帶寬度
|
1～4，0.5～8、2～ 5三檔可調
|
動態范圍
|
≥30dB
|
|
探測范圍
|
0.0～5000.0mm(縱波)
|
聲程位移
|
0～4800mm(鋼中縱波)
|
|
脈沖重復頻率
|
10檔可調(20~500Hz)
|
顯 示
|
TFT觸摸顯示器
|
|
水平線性
|
≤0.5％
|
工作時間
|
>8小時
|
|
垂直線性
|
≤3％
|
電 源
|
9.0V DC：220V AC
|
|
分辨率
|
≥30dB
|
環境要求
|
IP 67
|
|
靈敏度余量 (2.5MHz Φ20)
|
≥65dB
|
整機重量
|
225g(帶鋰電池)
|
